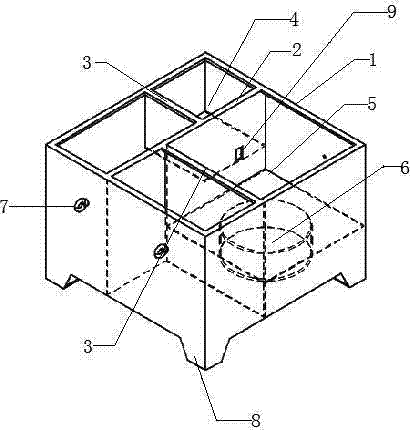

摘要：本發明公開了一種試驗機油源用階梯式油箱，包括由4塊側板1組成的方形箱體，在箱體內設有1塊豎直放置的主隔板2，主隔板2的兩側各設有1塊豎直放置的次隔板3；主隔板2和次隔板3將箱體分為四部分，一部分為回油箱4，與其相鄰的一部分為呈上下結構的儲油箱5和吸油箱6，其余兩部分為空閑空間；吸油箱6、儲油箱5和回油箱4均設有底板，且底板高度依次增加，成階梯式結構。本發明吸油腔、儲油腔和回油腔高度依次增加，形成階梯式結構，這種結構一方面便于液壓油由高向低流動，增大散熱面積，另一方面有效減少了油箱容積，避免了液壓油的浪費，更加經濟節能。
- 專利類型發明專利
- 申請人濟南時代試金試驗機有限公司;
- 發明人吳光辰;王愛麗;王家蓮;
- 地址250000 山東省濟南市經濟開發區
- 申請號CN201410400742.3
- 申請時間2014年08月15日
- 申請公布號CN104196773A
- 申請公布時間2014年12月10日
- 分類號F15B1/26(2006.01)I;F15B21/04(2006.01)I;
