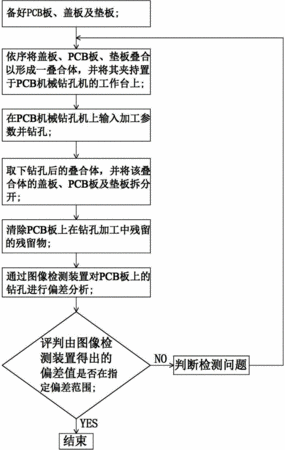

摘要：本發明提供一種PCB機械鉆孔機鉆孔精度的檢測方法，包括以下步驟：a、備好PCB板、蓋板及墊板，并分別鉆有銷釘孔；b、依序將蓋板、PCB板、墊板疊合以形成一疊合體，并使各自對應的銷釘孔同軸放置，在疊合體上設有一銷釘并使該銷釘穿過銷釘孔，然后由一夾持裝置夾持銷釘，再將疊合體置于PCB機械鉆孔機的工作臺上；c、在PCB機械鉆孔機上輸入加工參數并鉆孔；d、取下鉆孔后的疊合體，并將該疊合體的蓋板、PCB板及墊板拆分開；e、清除PCB板上在鉆孔加工中殘留的殘留物；f、通過圖像檢測裝置對PCB板上的鉆孔進行偏差分析；g、評判由圖像檢測裝置得出的偏差值。本發明的檢測方法簡單方便，而且檢測結果較為準確。
- 專利類型發明專利
- 申請人大族激光科技產業集團股份有限公司;深圳市大族數控科技有限公司;
- 發明人張飛;翟學濤;楊朝輝;高云峰;
- 地址518000 廣東省深圳市南山區高新技術園北區新西路9號
- 申請號CN201310176374.4
- 申請時間2013年05月14日
- 申請公布號CN104149125B
- 申請公布時間2015年12月23日
- 分類號B26F1/16(2006.01)I;B26D7/27(2006.01)I;
