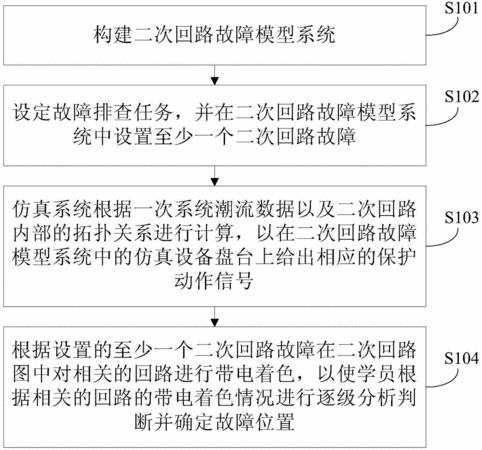

摘要：本發明公開了一種電力系統中二次回路模擬故障排查仿真實現方法及系統，其中方法包括以下步驟：構建二次回路故障模型系統；設定故障排查任務，并在二次回路故障模型系統中設置至少一個二次回路故障；仿真系統根據一次系統潮流數據以及二次回路內部的拓撲關系進行計算，以在仿真設備盤臺上給出相應的保護動作信號；根據至少一個二次回路故障在二次回路圖中對相關的回路進行帶電著色，以使學員根據帶電著色情況進行逐級分析判斷并確定故障位置。該方法通過構建二次回路故障模型系統，并根據二次回路故障在二次回路圖中對相關的回路進行帶電著色，實現使學員根據帶電著色情況進行判斷故障位置，設備升級改造方便，通用性好，提高培訓效率。
- 專利類型發明專利
- 申請人貴州電網公司培訓與評價中心;北京三意時代科技股份有限公司;
- 發明人杜娟;莫莉;林美玲;王坤;羅興春;吳斌;張俊華;韓文濤;邱文靜;郝小欣;
- 地址550001 貴州省貴陽市南明區觀水路東壇巷25號
- 申請號CN201410266816.9
- 申請時間2014年06月16日
- 申請公布號CN104142451A
- 申請公布時間2014年11月12日
- 分類號G01R31/02(2006.01)I;G09B9/00(2006.01)I;
