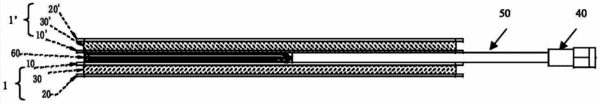

摘要：本發明公開了一種MIMO天線系統及天線裝置，該天線裝置包括天線模塊、同軸連接器及設置在同軸連接器上且用于將天線模塊連接到終端設備上的半鋼射頻同軸電纜或半柔射頻同軸電纜。天線模塊包括依次貼合設置的主天線單元、介質層及寄生天線單元，主天線單元包括具有相對的第一表面和第二表面的第一介質基板，且第一表面上設置有多個主天線陣子，多個主天線陣子之間通過微帶線連接；寄生天線單元包括具有相對的第三表面和第四表面的第二介質基板，且第三表面上設置有多個寄生天線陣子；介質層的兩個表面平行，介質層的相對介電常數略大于1。天線模塊的數量為兩個，且兩個天線模塊背靠背設置。實施本發明的技術方案，可調整天線的方向，而且，結構簡單。
- 專利類型發明專利
- 申請人深圳市視晶無線技術有限公司;深圳市視晶圖傳技術有限公司;
- 發明人姜勇;袁立;李鍇文;謝小芳;
- 地址518101 廣東省深圳市寶安區西鄉鎮寶田一路南側星宏科技園廠房A廠房04層南側
- 申請號CN201410353788.4
- 申請時間2014年07月23日
- 申請公布號CN104112906A
- 申請公布時間2014年10月22日
- 分類號H01Q3/02(2006.01)I;H01Q1/38(2006.01)I;H01Q21/24(2006.01)I;
