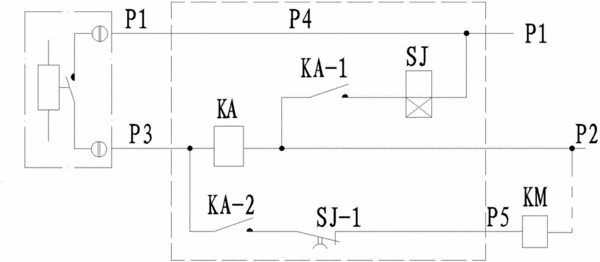

摘要：本發明公開了一種高頻電源感應加熱定時保護裝置及其保護方法。該定時保護裝置包括：電源正極輸入端子P1和電源負極輸入端子P2，其為定時保護電路提供動力源；信號輸入端子P3和信號輸出端子P5，分別作為定時保護電路的信號輸入端和信號輸出端分接在其兩側；定時保護電路P4，其包括：中間繼電器KA和時間繼電器SJ，信號輸入端子P3經中間繼電器KA和設定時間的時間繼電器SJ控制后再經信號輸出端子P5輸出，調節時間繼電器SJ的設定值，以控制時間繼電器常閉觸點得電延時斷開的時間，來控制高頻電源持續加熱時間。該定時保護裝置通過在高頻電源感應加熱電路中增加定時保護裝置，能夠及時斷開高頻電源，提高了設備運行的安全性和可靠性。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人劉榮根;俸文斌;龐國強;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310082264.1
- 申請時間2013年03月14日
- 申請公布號CN104053259A
- 申請公布時間2014年09月17日
- 分類號H05B6/06(2006.01)I;
