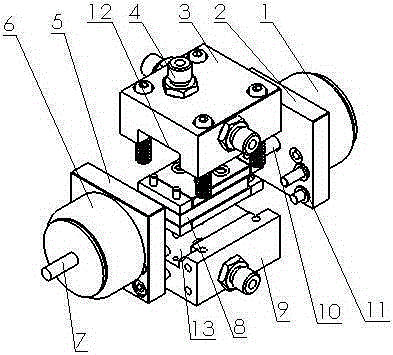

摘要：本發明專利提供了一種調壓式懸移質采樣器用換向閥，具有兩個工作位置、六個通口。它由閥體、陶瓷閥芯、擋塊、端蓋和電磁鐵等組成。陶瓷閥芯由兩塊靜片和一塊動片組成，動片和靜片上分別有過水孔、通氣孔和盲槽以及凸肩和凹槽，動片上的兩個凸肩分別與兩個靜片上的凹槽配合，閥芯裝入閥體和閥蓋的座槽中，閥蓋通過螺栓與閥體連接并壓緊閥芯后，在動片和靜片的接觸面形成硬密封。驅動電磁鐵通過推桿推動閥芯動片左右移動，使閥芯動片上的過水孔和通氣孔分別與靜片上相應的過水孔和通氣孔對正，并分別與閥體和閥蓋上的過水孔和通氣孔連通，從而形成兩條獨立的通路，即水路和氣路，實現通路切換的功能。能大大提高開關閥的工作可靠性和使用壽命，采樣更準確。
- 專利類型發明專利
- 申請人西華大學;
- 發明人雷玉勇;劉克福;張麗;蔣代君;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201410248564.7
- 申請時間2014年06月06日
- 申請公布號CN104020016B
- 申請公布時間2016年06月29日
- 分類號G01N1/10(2006.01)I;
