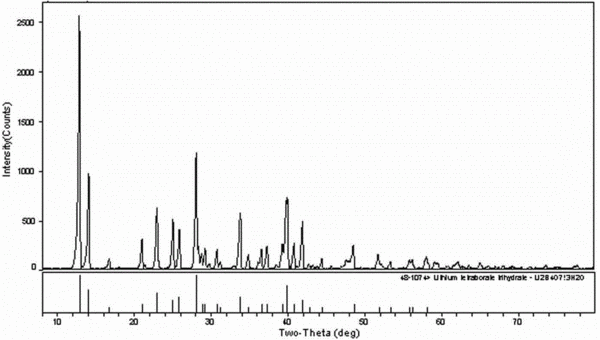

摘要：本發明X熒光分析用無水硼酸鋰熔劑的制備方法。將單水氫氧化鋰加入80～100℃純水或合成母液中，攪拌均勻，緩慢加入硼酸，繼續攪拌溶清后，過濾，取濾液在80～110℃條件下添加重量百分含量為1%～3%的硼酸鋰晶種，保溫反應0.5～5小時，冷卻至30～60℃保溫攪拌0～3小時，靜置20～40分鐘，離心固液分離、洗滌得到硼酸鋰含濕晶體，硼酸鋰含濕晶體采用梯度烘干技術進行烘干脫水，得到無水硼酸鋰熔劑。本方法所得無水硼酸鋰熔劑純度≧99.99%、K、Na、Ca、Mg、Fe、P、Si、Al等雜質含量均小于10ppm，松裝密度≧0.65g/cm-3，粒度分布100μm～600μm。本發明方法簡單，成本低廉，產品純度高，松裝密度大，環保。
- 專利類型發明專利
- 申請人成都開飛高能化學工業有限公司;
- 發明人孟強;班文俊;蔡榮富;蔣紅軍;
- 地址611137 四川省成都市溫江區海峽兩岸科技產業開發園科北路381號
- 申請號CN201410234188.6
- 申請時間2014年05月30日
- 申請公布號CN104016368A
- 申請公布時間2014年09月03日
- 分類號C01B35/12(2006.01)I;G01N23/223(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
