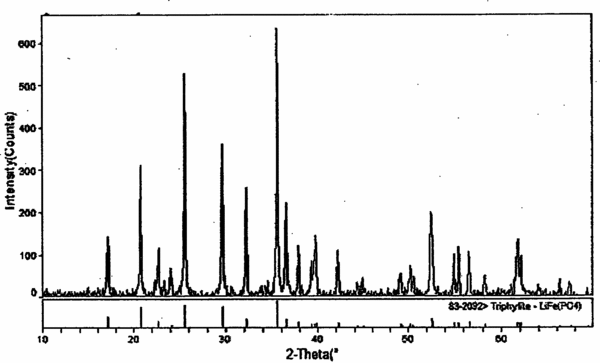

摘要：本發明亞微米磷酸鐵鋰的制備方法，是將鐵源、鋰源、磷源以及含摻雜離子的化合物按照(鋰+摻雜離子)∶鐵∶磷的摩爾數比為1∶1∶1、或者按照鋰∶(鐵+摻雜離子)∶磷的摩爾數比為1∶1∶1，其中摻雜離子∶磷的摩爾數比為0.01～0.15∶1進行配料，加入到有機溶劑中，使反應形成沉淀后的固液比為1∶10～1∶2，于常壓190℃～320℃恒溫反應制得粒徑0.1～0.9μm的LiFePO4材料，將LiFePO4粉末材料摻入有機碳源，球磨混料均勻后放入煅燒爐中在惰性氣體保護下加熱保溫，冷卻至室溫可制得表面包覆碳的粒徑0.1～0.9μm的LiFePO4/C正極材料。本發明方法能使用常壓設備，降低能耗，成本低。
- 專利類型發明專利
- 申請人成都開飛高能化學工業有限公司;
- 發明人蔡榮富;劉恒;劉建;
- 地址610041 四川省成都市高新技術開發區玉林小區5期15幢7-9號成都開飛高能化學工業有限公司
- 申請號CN201010219308.7
- 申請時間2010年07月07日
- 申請公布號CN101891180B
- 申請公布時間2012年05月23日
- 分類號C01B25/45(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
