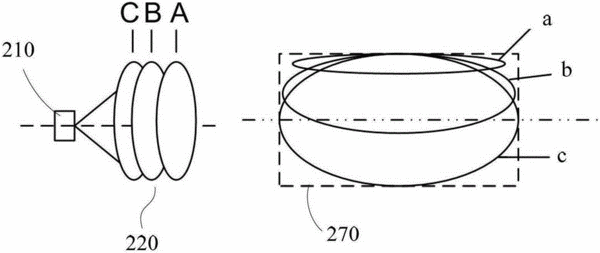

摘要：本發明實施例公開了一種發光裝置及相關投影系統。發光裝置包括：光源單元，包括激光單元和與激光單元對應的準直透鏡，該激光單元的發光面為長方形，且經過該長方形長邊的截面上的光發散角小于經過其短邊的截面上的光發散角，該準直透鏡用于將來自激光單元的激光準直至聚焦透鏡；聚焦透鏡，用于將來自準直透鏡的激光聚焦至目標面上形成預定光斑；激光單元位于準直透鏡的光軸上偏離其焦點的預定位置，以使得預定光斑具有預定的長寬比。本發明實施例具有至少調節量較少、裝配效率較高的優點。
- 專利類型發明專利
- 申請人深圳市光峰光電技術有限公司;
- 發明人胡飛;侯海雄;曹亮亮;
- 地址518057 廣東省深圳市南山區西麗鎮茶光路1089號深圳集成電路設計應用產業園401光峰光電技術有限公司
- 申請號CN201210580399.6
- 申請時間2012年12月28日
- 申請公布號CN103901707B
- 申請公布時間2016年02月24日
- 分類號G03B21/20(2006.01)I;G03B21/00(2006.01)I;F21V5/04(2006.01)I;G02B27/09(2006.01)I;
