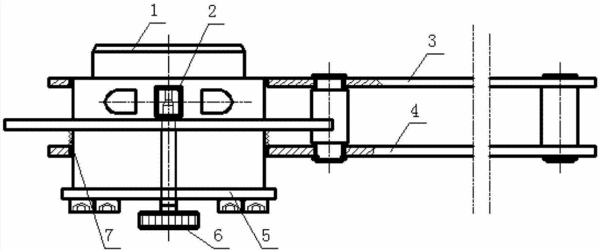

摘要：本發明公開了一種正時指針的校正裝置，該正時指針設在發動機的正時齒輪室蓋上，該校正裝置包括：盤狀軸套，其內部為與發動機的曲軸端頭匹配的軸孔，盤狀軸套的中間側壁上向外延伸出凸盤，凸盤的上邊緣設有刻度線，凸盤的左邊緣或右邊緣設有鍵槽；搖臂組件，其包括驅動臂和校正臂，驅動臂和校正臂的端頭部分可轉動的套設在盤狀軸套的外壁，驅動臂和校正臂的本體之間通過多個銷軸鉸接，且其中一個銷軸穿過鍵槽，校正臂的端頭上邊緣延伸出凸塊，凸塊上設有腰孔用來套入正時指針并對其進行校正；以及鎖緊組件，其用來將發動機的曲軸端頭鎖緊在盤狀軸套的軸孔內，使得發動機的曲軸鍵槽的中心線與刻度線的零位線重合。該裝置操作方便，校正精確。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人朱巖;林杰軍;吳培柱;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410134306.6
- 申請時間2014年04月02日
- 申請公布號CN103883456A
- 申請公布時間2014年06月25日
- 分類號F02P17/00(2006.01)I;
