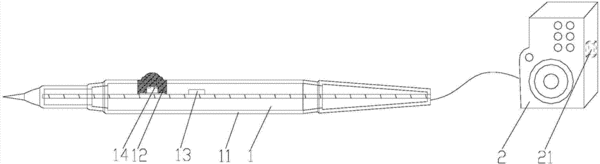

摘要：本發明公開了帶有軌跡球功能的示波器探筆，所述探筆與示波器配合，所述探筆與示波器通過導線連接，所述探筆包括外殼、軌跡球和微控制器；所述軌跡球固定在外殼上，所述軌跡球內設有霍爾元件；所述霍爾元件與微控制器電連接，所述示波器內設有FPGA電路板，所述微控制器與FPGA電路板電連接。本發明通過在示波器探筆上設置軌跡球，使得示波器使用起來更加方便，調節時基，幅度，位移等時，不用親自操作示波器上的按鈕，通過轉動軌跡球即可完成操作，軌跡球的設置為示波器的應用提供了便利，值得推廣使用。
- 專利類型發明專利
- 申請人福建利利普光電科技有限公司;
- 發明人袁忠強;
- 地址363000 福建省漳州市龍文區藍田開發區橫三路光電科技樓
- 申請號CN201410128668.4
- 申請時間2014年04月01日
- 申請公布號CN103869112A
- 申請公布時間2014年06月18日
- 分類號G01R1/067(2006.01)I;G01R13/00(2006.01)I;
