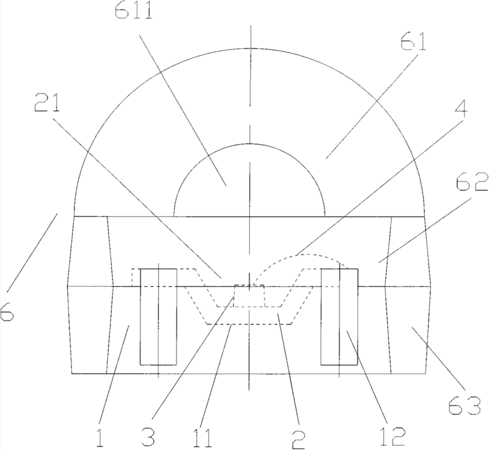

摘要：本發明涉及一種貼片式橢圓聚光型發光二極管，包括基座、支架、紅外發光芯片以及封裝膠體，基座中設置有多個相對于基座中心對稱的立柱，立柱上設置有導電層，支架通過立柱設置在基座的中心位置，支架中心設置有圓杯型孔，紅外發光芯片設置在支架中圓杯型孔底部的中心位置，紅外發光芯片電連接立柱的導電層，封裝膠體包覆發光芯片，封裝膠體包括頂部封裝膠體、中部封裝膠體和側部封裝膠體，頂部封裝體為半橢圓型封裝體且覆蓋中部封裝體，中部封裝體覆蓋支架上并充滿其上設置的圓杯型孔，側部封裝體包裹基座。本發明的有益效果在于，提供一種功率高、角度大、聚光性好以及可靠性高的貼片式橢圓聚光型發光二極管。
- 專利類型發明專利
- 申請人深圳市鴻利泰光電科技有限公司;
- 發明人馬祥利;
- 地址518125 廣東省深圳市寶安區沙井街道芙蓉工業區芙蓉三路第22棟
- 申請號CN201410081364.7
- 申請時間2014年03月07日
- 申請公布號CN103811636A
- 申請公布時間2014年05月21日
- 分類號H01L33/48(2010.01)I;H01L33/54(2010.01)I;H01L33/58(2010.01)I;
