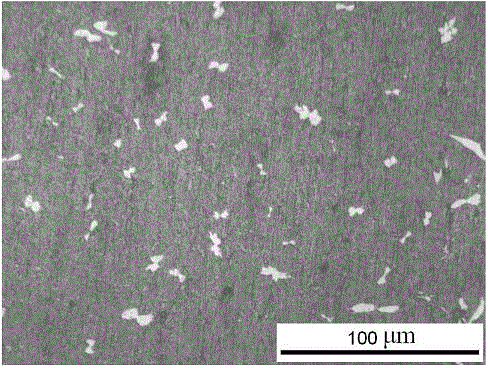

摘要：本發明涉及一種熱噴注鐵顆粒制備鋁鐵合金的工藝方法，其特征在于：首先熔制純鋁或鋁合金熔體，熔體溫度控制在液相線溫度以上100-150℃；隨后采用等離子噴涂設備在氬氣或其他惰性氣體保護下將粒徑范圍在1-50μm的鐵顆粒噴注入熔制好的鋁或鋁合金熔體中，并對熔體加以攪拌，其中鐵在整個熔體的含量范圍是0.1wt%-40.0wt%。鐵顆粒注入完成后，熔體保溫一段時間，隨后自然冷卻至常溫。本發明制備的鋁鐵合金成分均勻，其間的第二相成細小的顆粒狀或近球狀，且該工藝不需要任何變質處理，工藝簡單、節能環保、成本低廉、可連續化作業。本發明涉及的工藝方法也適合制備含鉻、鎳、銅等高熔點元素的鋁合金。
- 專利類型發明專利
- 申請人西華大學;
- 發明人魏曉偉;王劍;黃雄;
- 地址610039 四川省成都市金牛區土橋金周路999號西華大學
- 申請號CN201410001733.7
- 申請時間2014年01月03日
- 申請公布號CN103757499B
- 申請公布時間2016年02月24日
- 分類號C22C21/00(2006.01)I;C22C1/02(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
