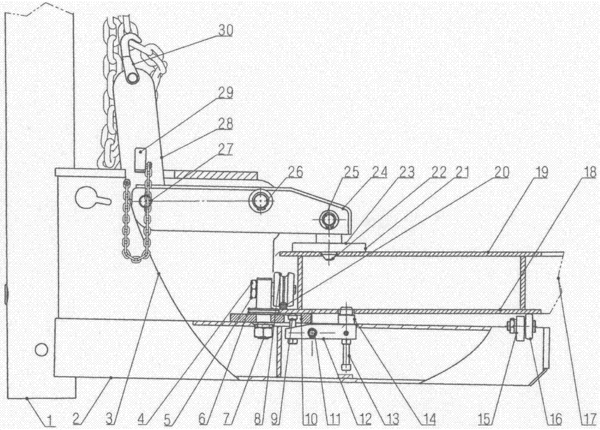

摘要：本發明是一種拉塔的楔鎖式雙向鎖定機構，包括通過鉸接軸連接在塔臂上的下臂，下臂的一端頂部裝有鎖定時用于楔入平臺的底板鎖孔中的碰銷；還包括通過中部的鉸接軸與上架相連接的上臂，上臂的前端通過鉸接軸連接有上鎖頭；上鎖頭帶有用于扣入平臺的鎖孔中的錐頭；縱向穿過開設在上架頂面槽口的楔孔鎖板的下端通過第四鉸接軸與上臂的后端相連接，上端鉸接有用于與拉伸鏈條相掛接的鏈條抓鉤；楔孔鎖板帶有楔孔，在鎖定狀態下楔孔中安裝有楔塊，并且楔塊騎跨在上架兩側的墻板上。借助拉塔固有的拉伸油缸的推力使拉塔與平臺鎖面緊貼，通過頂置的雙銷和底置的碰銷上下咬合將拉塔鎖定在平臺上，并用人工楔鎖的方式保持鎖定狀態。
- 專利類型發明專利
- 申請人煙臺三重技術開發有限公司;
- 發明人李宏;張令浩;崔建平;
- 地址264000 山東省煙臺市芝罘區南大街214號市長大廈
- 申請號CN201410015659.4
- 申請時間2014年01月14日
- 申請公布號CN103752656A
- 申請公布時間2014年04月30日
- 分類號B21D1/12(2006.01)I;
