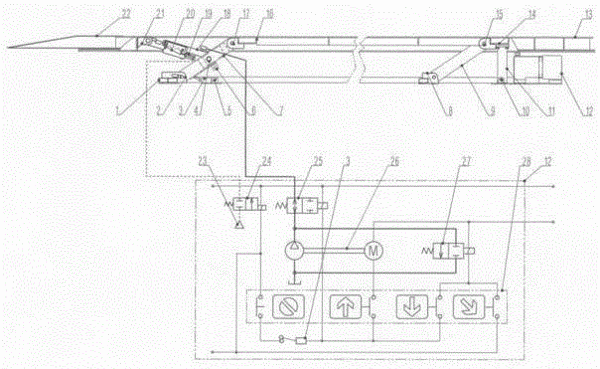

摘要：本發明是一種汽車車體校正機的底槽單缸柔性舉升機構，第一鉸支座（2）的長圓槽孔的前弧面中心高于其后弧面中心，第一鉸支座（2）的長圓槽孔的后弧面中心與第二鉸支座（8）圓孔的中心等高，第一鉸支座（2）的長圓槽孔的后弧面中心與第二鉸支座（8）圓孔的中心距等于所述的前上轉軸與后上轉軸之間的中心距。通過采用底置的長圓槽孔，解決了調平問題；通過采用布置在平臺和前支臂之間的頂置油缸，提升了舉升力矩并優化了缸徑參數；改進了棘齒保護裝置并簡化了其相應的結構。
- 專利類型發明專利
- 申請人煙臺三重技術股份有限公司;
- 發明人李宏;張令浩;崔建平;
- 地址264000 山東省煙臺市芝罘區青年南路462號601室
- 申請號CN201310168633.9
- 申請時間2013年05月09日
- 申請公布號CN103332632B
- 申請公布時間2016年08月10日
- 分類號B66F7/08(2006.01)I;B66F7/22(2006.01)I;B66F7/28(2006.01)I;
