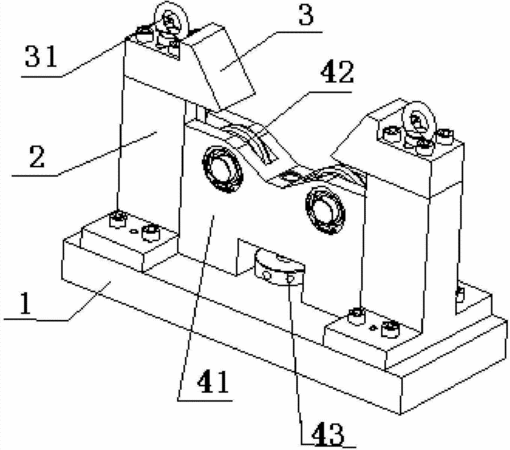

摘要：本發明公開了一種曲軸檢測支座。該曲軸檢測支座包括：底板；一對導軌塊，其為倒置的T型塊，分別固定安裝在底板的頂面兩端，并在相對內側分別開設有與底板垂直的導槽；一對V型塊，分別固定安裝在導軌塊頂端，形成支撐待檢測曲軸的V型槽；滑板組件，其包括：滑板、襯套滾輪和調整螺栓，滑板的兩側分別延伸出與導軌塊的導槽適配的導軌，襯套滾輪可轉動的布設在滑板的頂面兩側，且頂部伸出滑板的頂面；調整螺栓自下而上的可旋轉升降的與所述滑板螺接。該曲軸檢測支座能夠保證大型曲軸平臺測量主軸頸跳動項目的測量結果精確和效率均高。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;譚貴榮;聶大鵬;黃傳聲;曾召亮;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310751179.X
- 申請時間2013年12月31日
- 申請公布號CN103742764A
- 申請公布時間2014年04月23日
- 分類號F16M11/10(2006.01)I;F16M11/26(2006.01)I;G01B5/00(2006.01)I;
