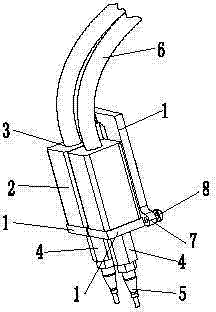

摘要：本發明屬于表面貼裝用具技術領域，尤其涉及一種吸嘴機構。本發明公開了一種吸嘴機構，所述的吸嘴機構包括并排設置的兩L形滑架，所述的兩L形滑架上各固定設有一空心吸嘴電機，所述的空心吸嘴電機內開設有孔，所述的空心吸嘴電機的下端連有吸嘴連接塊，所述的吸嘴連接塊連有吸嘴，所述的吸嘴連有氣管，所述的氣管穿入空心吸嘴電機的孔內與吸嘴相連，所述的兩L形滑架的側部設有弧形凸起，所述的弧形凸起上固定有固定銷。本發明使得貼片的效率得到大幅度的提高，是單吸嘴的1.6-1.8倍。
- 專利類型發明專利
- 申請人湖州三佳信息科技有限公司;
- 發明人崔厚紅;
- 地址313200 浙江省湖州市德清縣武康鎮志遠南路425號
- 申請號CN201310734690.9
- 申請時間2013年12月27日
- 申請公布號CN103702521A
- 申請公布時間2014年04月02日
- 分類號H05K3/30(2006.01)I;
