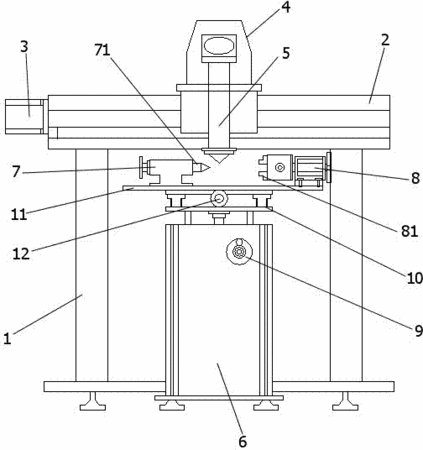

摘要：本發明提供了一種激光切割機的橢圓管切割裝置，用于切割截面呈橢圓形的橢圓管，包括一切割機支架，切割機支架上端設有水平放置的一X軸橫梁，一光橋固定于X軸橫梁上，光橋前端設有一切割頭，于切割頭的正下方設有一工作臺支架，工作臺支架上具有一三維工作臺，三維工作臺上安裝一主動旋轉裝置和一從動旋轉裝置，主動旋轉裝置和從動旋轉裝置位于切割頭的下方，且共同夾持橢圓管；還包括一橢圓切割控制平臺，用以控制主動旋轉裝置和從動旋轉裝置，橢圓切割控制平臺可通過橢圓管的橢圓截面的長軸和短軸來計算橢圓管的尺寸，從而將橢圓管的旋轉角度換算成橢圓管表面周長及線段，使得激光切割機可對橢圓管進行無間隙的連續切割作業。
- 專利類型發明專利
- 申請人武漢嘉信激光有限公司;
- 發明人余紅平;
- 地址430077 湖北省武漢市武昌區中北路154號
- 申請號CN201310732082.4
- 申請時間2013年12月27日
- 申請公布號CN103658982A
- 申請公布時間2014年03月26日
- 分類號B23K26/08(2014.01)I;
