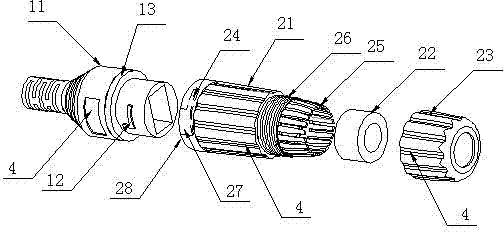

摘要：一種攝像機尾線連接器，它包括插座本體及與其匹配連接的插頭本體，插座本體包括RJ45接口和插座外殼，插座外殼前端設有卡塊，插頭本體包括RJ45插頭和插頭外殼；插頭外殼包括連接件、防水圈和防水帽，連接件前端設有與卡塊對應的卡槽，連接件后端沿其圓周均勻設有若干個與RJ45線纜之間有一定空隙的緊固爪，防水圈設置在緊固爪與RJ45線纜之間且其軸向長度大于緊固爪的長度，連接件靠近緊固爪處設有外螺紋，防水帽設置有與外螺紋對應螺紋連接的內螺紋。本發明采用旋轉卡接結構，無需再外加防水材料就能進行防水處理，同時也加強了網絡接口的牢固性，不僅能夠運用于耐惡劣環境、需要防塵防水的場合，而且能實現牢固連接。
- 專利類型發明專利
- 申請人濟南中維世紀科技有限公司;
- 發明人隋浩;王喜鳳;白淑彬;張健波;
- 地址250101 山東省濟南市高新區新濼大街2008號銀荷大廈4-1101號
- 申請號CN201310600324.4
- 申請時間2013年11月25日
- 申請公布號CN103594862A
- 申請公布時間2014年02月19日
- 分類號H01R13/52(2006.01)I;H01R13/639(2006.01)I;H01R24/00(2011.01)I;
