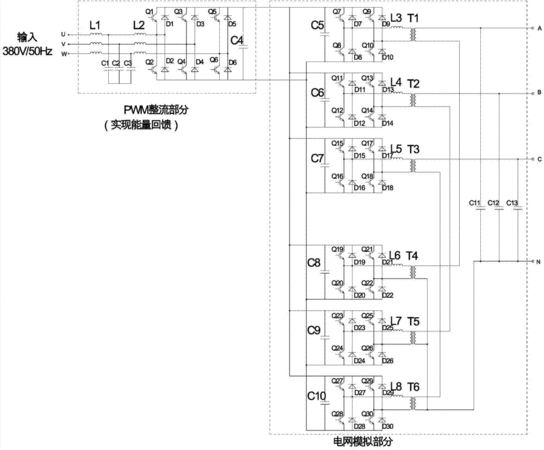

摘要：本發明涉及一種大功率能量可回饋型電網模擬裝置，其包括共用直流母線的PWM整流部分和電網模擬部分；PWM整流部分包括輸入濾波單元、三相橋式整流單元；電網模擬部分包括三個單相逆變器、輸出濾波單元和隔離單元。上述大功率能量可回饋型電網模擬裝置采用的控制方法為：PWM整流部分采用包含鎖相環的電壓外環、電感電流內環的雙閉環控制裝置來控制電流的幅值和波形以及直流母線電壓；電網模擬部分采用包括電感電流瞬時值、電壓瞬時值和電壓有效值的數?；旌先h控制裝置來控制模擬電網的電壓幅值和波形。本發明網側功率因素高，能夠實現能量回饋至電網，并突破開關頻率不高、帶寬較低的限制。
- 專利類型發明專利
- 申請人蘇州愛科博瑞電源技術有限責任公司;
- 發明人盧家林;詹成江;肖思波;韓海港;王昆;
- 地址215163 江蘇省蘇州市高新區科技城昆侖山路189號
- 申請號CN201310582970.2
- 申請時間2013年11月19日
- 申請公布號CN103580498A
- 申請公布時間2014年02月12日
- 分類號H02M5/44(2006.01)I;G01R31/00(2006.01)I;
