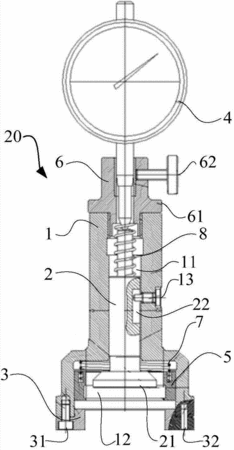

摘要：本發明公開了一種檢測曲軸幾何形狀的裝置，其用來測量曲軸前端錐面量規截面至曲軸前端面縱向距離，包括標準校對件及測量組件，所述標準校對件提供檢測需要的特定曲軸前端錐面量規截面至曲軸前端面縱向距離的標注值，所述測量組件包括：測量套、測頭軸、測量刃及百分表，測頭軸裝在測量套內且上下滑動，所述測量刃為環狀體且其內直徑與所述標注值一致，所述百分表安裝在所述測量套上端，在檢測時，所述百分表根據所述標準校對件確定零位，當檢測具體曲軸前端錐面量規截面至曲軸前端面縱向距離時，根據所述百分表的刻度數確定其與所述標準值的偏差。方便快速對曲軸具體幾何尺寸進行檢測，結果準確。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁振杰;謝衛軍;曾召亮;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201310394711.7
- 申請時間2013年08月30日
- 申請公布號CN103486932A
- 申請公布時間2014年01月01日
- 分類號G01B5/02(2006.01)I;
