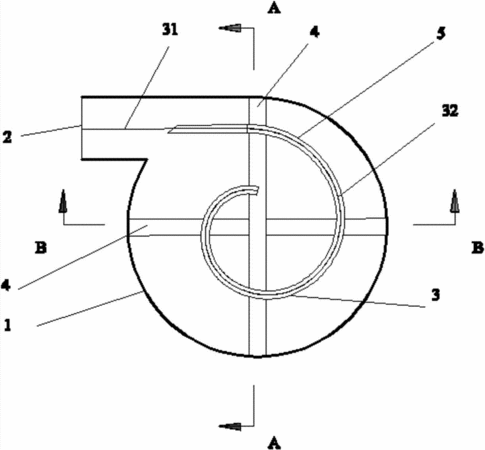

摘要：本發明公開了一種切向螺旋氣體分布裝置。所述氣體分布裝置包括若干個切向氣體進口、若干個氣流分隔板和支撐梁；所述切線氣體進口與所述氣流分隔板的數量相等；所述切向氣體進口位于塔器的塔體外部，且與所述塔體的塔壁相切；所述氣流分隔板設置在所述切向氣體進口內，且從所述切向氣體進口延伸至所述塔體的腔體內；所述氣流分隔板包括相連接的分隔直板和分隔螺旋板，所述分隔直板設于所述切向氣體進口中；所述氣流分隔板通過墊板設置于支撐梁上，且所述氣流分隔板與所述墊板為垂直設置；所述支撐梁為十字交叉型。本發明能夠有效將塔體內空間分隔成相對較小的氣體通道，通過分隔螺旋板的導流作用使塔體內氣體分布更加均勻，且流體阻力較小，便于氣液兩相的充分接觸。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;天津市創舉科技有限公司;
- 發明人陳杰;張兵;邰曉亮;張立明;馮頡;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201310400485.9
- 申請時間2013年09月05日
- 申請公布號CN103480242A
- 申請公布時間2014年01月01日
- 分類號B01D53/18(2006.01)I;B01D3/00(2006.01)I;B01J4/00(2006.01)I;
