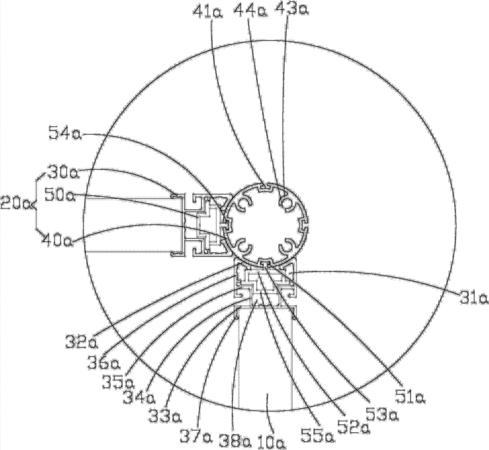

摘要:本發明提供了一種屏風連接裝置,用于連接若干屏風板,其包括與每一屏風板側邊緣連接的型材件、通柱、通過插入方式將型材件與通柱連接的若干插件及安裝于通柱的底部以支撐插件的腳墊,所述通柱的外圍沿通柱的長度方向設置有若干卡槽,所述型材件具有插槽及位于插槽的相對兩側的二抵頂板,每一插件包括對應卡入所述卡槽內的卡扣結構及卡于型材件的插槽內的卡板,所述二抵頂板于所述卡板卡于所述插槽內時抵頂于所述通柱的外圍。所述插件以插入方式連接所述通柱與所述型材件,安裝方便、簡單。本發明還提供一種應用上述屏風連接裝置的屏風。
- 專利類型發明專利
- 申請人深圳市迪威司國奧家具有限公司;
- 發明人劉易輝;
- 地址518102 廣東省深圳市寶安區西鄉街道九圍社區宏發創新園1棟廠房3樓
- 申請號CN201210170183.2
- 申請時間2012年05月29日
- 申請公布號CN103445582A
- 申請公布時間2013年12月18日
- 分類號A47G5/00(2006.01)I;
