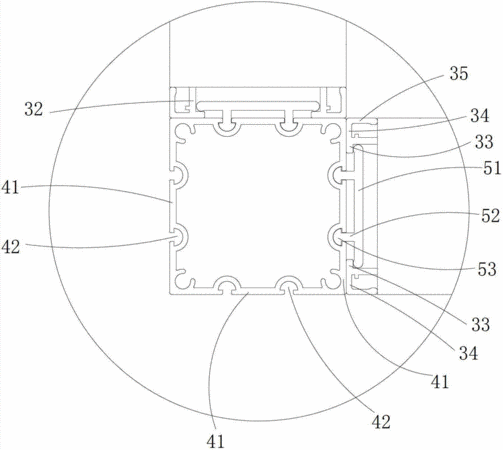

摘要:本實用新型提供了一種屏風連接裝置,用于連接至少二屏風板,其包括與每一屏風板側邊緣連接的第一型材件、第二型材件及通過插入方式將第一、第二型材件連接的插件,第一型材件包括包裹于屏風板側邊緣的板條、由板條向外并列延伸的二連接板、由二連接板的自由端側相向延伸的二凸板及由二連接板的自由端側背向延伸的二抵持板,第二型材件呈矩形柱狀,第二型材件包括四側板及開設于每一側板外側的二卡槽,插件包括相對兩端卡于二凸板上的基板及由基板垂直延伸的二立板及設置于立板的自由端側并卡于卡槽內的凸條,第一型材件的抵持板抵頂于第二型材件的相應側板上。本實用新型只需要通過插件插入方式即可裝配,簡單方便,本實用新型還提供一種屏風。
- 專利類型實用新型
- 申請人深圳市迪威司國奧家具有限公司;
- 發明人劉易輝;
- 地址518102 廣東省深圳市寶安區西鄉街道九圍社區宏發創新園1棟廠房3樓
- 申請號CN201220246552.7
- 申請時間2012年05月29日
- 申請公布號CN202867443U
- 申請公布時間2013年04月10日
- 分類號F16B5/00(2006.01)I;A47G5/00(2006.01)I;
