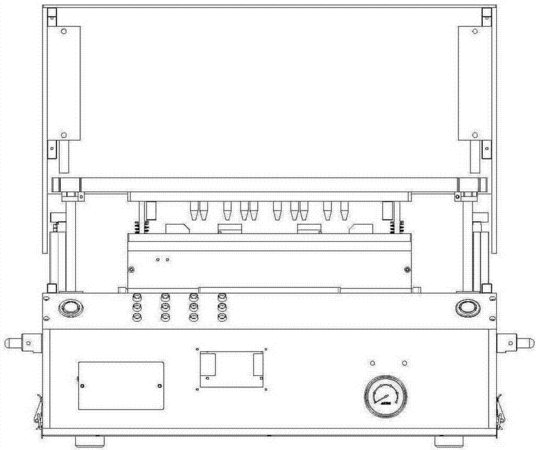

摘要:本發明公開了全自動智能燒錄夾具,該全自動智能燒錄夾具由上蓋、左蓋、右蓋、后蓋、母座和子座組成,其中,上蓋通過螺絲分別與左蓋、右蓋連接在一起,左蓋、右蓋分別通過螺絲與母座連接在一起,子座和母座由螺絲連接在一起。需要對拼版電路板進行燒錄時,先接通氣泵,將智能燒錄夾具上電,將電路板放置子座上的PCB載板上,由于PCB載板上設有電路板定位塊,可將PCB板定固定PCB載板上,開啟設在母座斜側板兩端的按鈕,子座的壓棒板在氣缸的作用下將電路板緊緊壓在PCB載板上,由于PCB載板和載體采用螺絲和彈簧,在氣缸的作用下,PCB載板和載體也擠壓在一起,此時可將程序燒寫進拼版電路板,若拼版電路板燒寫完成并且無誤,則母座上LED燈顯示綠燈,若拼版電路板上有個別電路板沒有完成燒寫,則相對應的LED燈顯示紅燈,提示操作人員重新燒寫。
- 專利類型發明專利
- 申請人河南新天科技股份有限公司;
- 發明人費戰波;劉勝利;董意德;王海港;
- 地址450001 河南省鄭州市高新區國槐街19號
- 申請號CN201310321981.5
- 申請時間2013年07月29日
- 申請公布號CN103400599A
- 申請公布時間2013年11月20日
- 分類號G11C16/10(2006.01)I;
