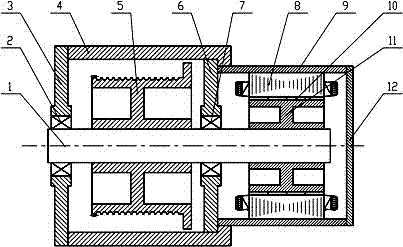

摘要：本發明公開了一種電梯用帶懸臂支撐的無齒輪曳引機，包括轉軸、支撐軸承、支撐軸套、懸臂支撐板、曳引輪、定子機殼、帶繞組的定子鐵心、轉子支架、永磁體、前端蓋和后端蓋，懸臂支撐板設置在曳引輪兩側，懸臂支撐板前端聯接支撐軸套，曳引輪安裝在轉軸上，轉軸通過支撐軸承與無齒輪曳引機前端蓋聯接。本發明的優點是采用懸臂支撐的結構大大降低了曳引輪處轉軸及軸承的載荷，可降低轉軸及軸承材料成本，延長使用壽命；懸臂支撐板可與前端蓋聯接后再進行加工，確保了支撐軸承的位置精度，方便安裝。
- 專利類型發明專利
- 申請人山東奔速電梯有限公司;
- 發明人李長明;丁明芳;劉傳武;陳延軍;皇甫列強;李濤;
- 地址271114 山東省萊蕪市萊城工業區匯河大道以北、萊城大道以西
- 申請號CN201310321895.4
- 申請時間2013年07月29日
- 申請公布號CN103395674A
- 申請公布時間2013年11月20日
- 分類號B66B11/04(2006.01)I;
