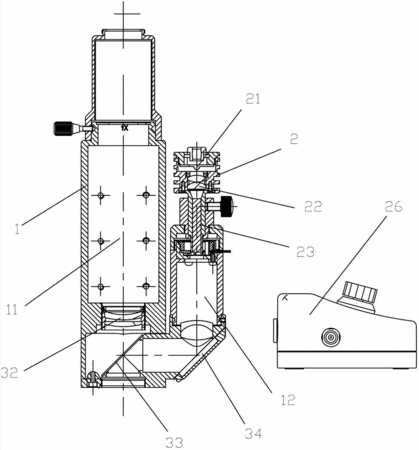

摘要：本發明公開了一種多功能機器視覺裝置，包括直筒主體組件和LED光纖照明器；該直筒主體組件具有主光路通道和照明光路通道，且照明光路通道的底部彎向主光路通道；LED光纖照明器安裝在照明光路通道的上端，該LED光纖照明器包括從上到下依序而設的LED燈、聚光鏡組件和光纖，光纖的上端面設在聚光鏡組件的LED燈的前焦面上，以將點光源變成面光源。本發明是采用將光纖的端面置于帶有聚光鏡的LED燈的焦面上，能夠克服現有LED存在的照明范圍小、亮度不均勻的缺陷，能夠最大限度地傳導LED燈源的能量，并且通過多種組合能夠形成多種使用功能的顯微鏡；具有結構簡單、成本低廉、性能穩定、符合人機功能和操作方便的特點。
- 專利類型發明專利
- 申請人麥克奧迪實業集團有限公司;
- 發明人夏波;謝瓊碧;
- 地址361006 福建省廈門市火炬高科技區麥克奧迪大廈
- 申請號CN201310192530.6
- 申請時間2013年05月22日
- 申請公布號CN103383257A
- 申請公布時間2013年11月06日
- 分類號G01C11/02(2006.01)I;H04N5/225(2006.01)I;F21V17/02(2006.01)I;F21Y105/00(2006.01)N;
