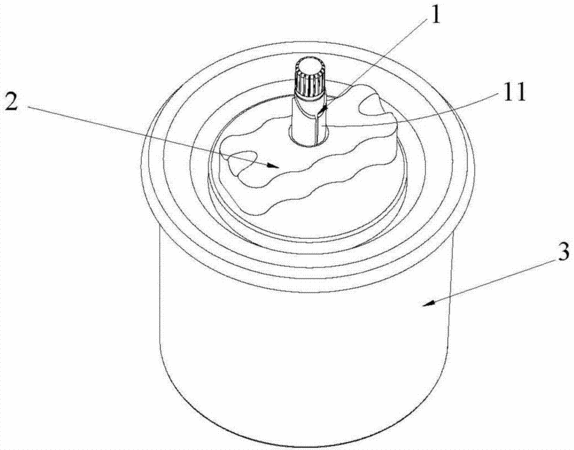

摘要:本發明涉及板擦,尤其涉及清洗脫水板擦裝置。本發明提供了清洗脫水板擦裝置包括旋轉連桿組件、板擦組件及桶體;所述旋轉連桿組件包括桿體,所述桿體可繞其軸心轉動的設置于所述桶體內,所述桿體表面設有導向槽;所述板擦組件上設有中心通孔,且所述板擦組件由所述中心通孔套設于所述桿體上,所述中心通孔的內壁設有卡接于所述導向槽內的突塊;所述導向槽包括由桿體上部向下延伸的引導槽及設于所述引導槽一側且與所述引導槽連通的卡位槽,且所述卡位槽的位置高于所述所述引導槽底部。本發明的清洗脫水板擦裝置可實現對板擦組件上的吸水料的清洗功能與甩干功能,實現清洗與甩干的一體化,且具有操作方便的特點。
- 專利類型發明專利
- 申請人章澤宏;林格實業(深圳)有限公司;
- 發明人章澤宏;
- 地址510760 廣東省廣州市黃埔區南崗南街大街七巷一號
- 申請號CN201310113059.7
- 申請時間2013年04月02日
- 申請公布號CN103252324A
- 申請公布時間2013年08月21日
- 分類號B08B3/10(2006.01)I;F26B9/06(2006.01)I;
