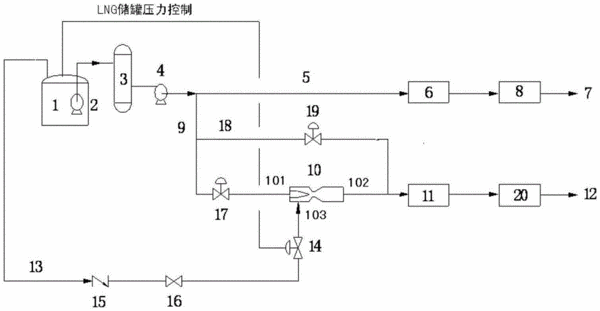

摘要：本發明涉及一種LNG接收站利用壓力能的BOG處理系統，它在LNG接收站既有的天然氣外輸系統的高壓LNG傳輸管線上分出高壓LNG傳輸支路，其輸出端與一液-氣引射混合器的輸入端連接，液-氣引射混合器的輸出端與一中高壓氣化器的輸入端連接，液-氣引射混合器還具有低壓吸入口，低壓吸入口與LNG儲罐的蒸發氣排出總管的輸出端連接，蒸發氣排出總管上設置有根據LNG儲罐壓力狀況調節的蒸發氣流量控制閥。本發明利用外輸高壓LNG自身壓力能吸收冷凝LNG儲罐排放的低壓BOG，在液-氣引射混合器內完成高壓LNG與低壓BOG的充分混合和能量交換，混合后的流體為中高壓LNG，中高壓LNG經中高壓氣化器氣化成中高壓天然氣后，提供給中高壓天然氣用戶。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人付子航;單彤文;劉方;馮亮;畢曉星;蒲波;屈長龍;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201310139365.8
- 申請時間2013年04月22日
- 申請公布號CN103225740A
- 申請公布時間2013年07月31日
- 分類號F17C13/02(2006.01)I;
