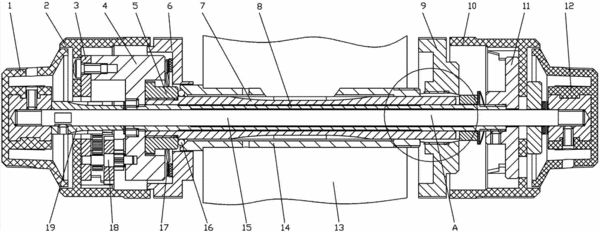

摘要：本發明涉及一種用于大負載粗微調同軸顯微鏡的偏心套筒，所述的偏心套筒上沿著徑向方向設置有兩個或兩個以上的開槽，用于安裝軸齒輪；軸齒輪穿過偏心套筒，偏心套筒一端安裝有調節螺母，調節螺母用于調節開槽的收緊與放松。一種大負載粗微調同軸顯微鏡，包含有上述的偏心套筒。本發明所述的偏心套筒采用開槽結構，配合調節螺母改變偏心套筒對軸齒輪的夾持力，進而改變偏心套筒與軸齒輪間的摩擦力，從而調節手輪的手感。上述結構對軸齒輪的夾持力與現有技術相比有明顯提高，提高了粗微同軸調節機構的負載，解決了粗微同軸調節機構的低負載問題。調焦機構行程長，實現低成本制造，調焦機構結構緊湊，占用空間小，可用于小型工具呀顯微鏡。
- 專利類型發明專利
- 申請人麥克奧迪實業集團有限公司;
- 發明人夏波;江育英;
- 地址361006 福建省廈門市火炬高科技區麥克奧迪大廈
- 申請號CN201210594085.1
- 申請時間2012年12月31日
- 申請公布號CN103135221A
- 申請公布時間2013年06月05日
- 分類號G02B21/24(2006.01)I;G02B7/00(2006.01)I;
