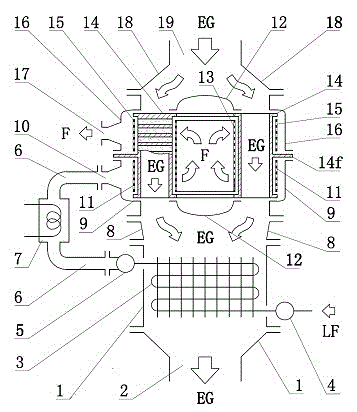

摘要:一種熱回收燃料催化裂解換熱器,包括熱回收燃料催化裂解單元,熱回收燃料催化裂解單元包括筒體型催化裂解器芯體、燃料進氣段外殼和燃料排氣段外殼,筒體型催化裂解器芯體內設有內腔,內腔兩端均裝有端蓋,筒體壁內設有催化劑填充孔,催化劑填充孔均與筒體壁內外表面相連通,催化劑填充孔沿筒體軸線方向并列布置形成孔排,孔排沿筒體壁周線方向分散布置形成孔陣,相鄰孔排之間均設有軸向熱流體通道,軸向熱流體通道與筒體的兩端相連通,筒體型催化裂解器芯體上設有外環形隔斷板,外環形隔斷板將筒體型催化裂解器芯體分隔為燃料進氣段和燃料排氣段。本發明的燃料蒸汽流通斷面積大,流動阻力小,催化反應空速小,轉化率高,催化劑更換容易。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人任承欽;廖誠;付建勤;劉敬平;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201310086648.0
- 申請時間2013年03月19日
- 申請公布號CN103131460B
- 申請公布時間2014年09月17日
- 分類號F02M25/12(2006.01)I;C10G11/00(2006.01)I;F28D7/00(2006.01)I;
