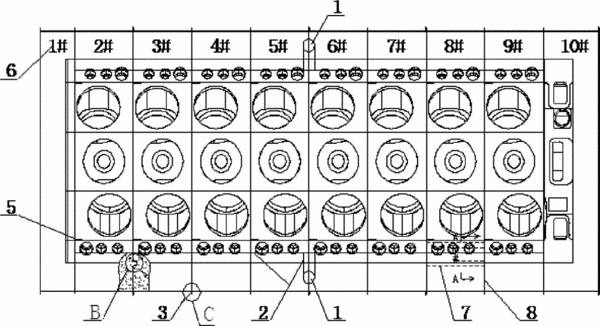

摘要：本發明公開了一種V型氣缸體鑄造分芯工藝。該V型氣缸體鑄造分芯工藝，以整體包圍式分芯，具體步驟包括：首先，將V型氣缸體的缸頂方向朝下，機腳方向朝上擺放，設計砂芯底面和砂芯外側；然后，通過分芯線從V型氣缸體前端往后端將整個砂芯分割為前端插片芯和后端插片芯以及位于前端插片芯和后端插片芯之間的多個主體砂芯；最后，單獨設計在各個主體砂芯上通用的挺桿室砂芯。采用整體包圍式的分芯方式，輔以砂芯定位措施，減少了砂芯數量、簡化了模具制作工藝、簡化了外型結構、方便砂芯下芯、下芯定位精確，又能確保砂芯強度，避免在流轉、澆注過程中變形量，以提高生產效率，節約生產成本。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人楊雙華;廖文東;龍善北;寧科明;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201110368743.0
- 申請時間2011年11月18日
- 申請公布號CN103121083B
- 申請公布時間2015年06月03日
- 分類號B22C9/10(2006.01)I;
