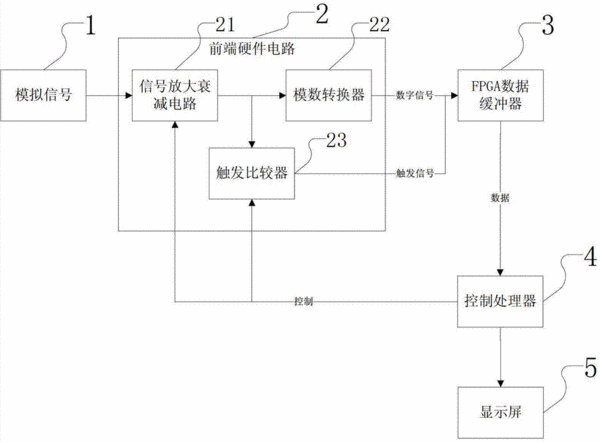

摘要：本發明公開了一種用于測量數字存儲示波器的自動量程系統，所述的前端硬件電路通過FPGA數據緩沖器與所述的控制處理器連接；所述的控制處理器分別與所述的FPGA數據緩沖器、顯示器以及所述的前端硬件電路連接；其測量方法步驟：S1.控制處理器對FPGA數據緩沖器傳輸的數據幀進行計算比對，得出峰峰值和周期值兩份直方圖數組；S2.控制處理器從步驟S1得到的峰峰值和周期值兩份直方圖數組中，篩選出標準峰峰值和標準周期值；S3.用標準峰峰值和標準周期值確定電壓檔位和時基檔位，對前端硬件電路進行控制并把合適的波形顯示在顯示屏上。本發明中示波器自動調節電壓檔位和時基檔位，節省的時間，提供了工作效率，并且能快速的自動測量變化的波形。
- 專利類型發明專利
- 申請人福建利利普光電科技有限公司;
- 發明人湯克明;吳朝榮;薛增鑫;陳煥洵;
- 地址350000 福建省漳州市龍文區藍田開發區橫三路光電科技樓
- 申請號CN201310038332.4
- 申請時間2013年01月31日
- 申請公布號CN103116053A
- 申請公布時間2013年05月22日
- 分類號G01R15/09(2006.01)I;G01R13/02(2006.01)I;
