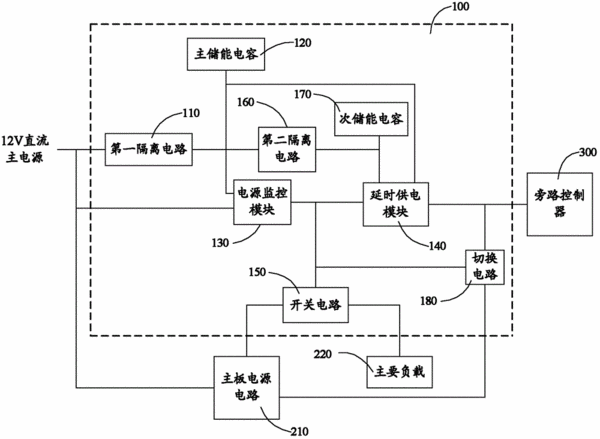

摘要：本發明公開一種電源延時供電裝置，用于為旁路控制器提供斷電時的延時供電，包括第一隔離電路、主儲能電容、電源監控模塊、延時供電模塊、切換電路以及連接在主板電源電路和主要負載之間的開關電路；其中：為主板電源電路供電的主電源通過所述第一隔離電路為主儲能電容充電；電源監控模塊用于監控主電源電壓，控制延時供電模塊的啟閉和開關電路的通斷；所述延時供電模塊用于將主儲能電容的電壓轉換為旁路控制器工作電壓；所述切換電路用于在延時供電模塊啟動時將主板電源電路輸出的旁路控制器工作電壓切換為延時供電模塊輸出的旁路控制器工作電壓。上述延時供電裝置，能夠在斷電時為旁路控制器延時供電。
- 專利類型發明專利
- 申請人研祥智能科技股份有限公司;
- 發明人陳志列;薛英儀;
- 地址518057 廣東省深圳市南山區高新中四道31號研祥科技大廈
- 申請號CN201110323722.7
- 申請時間2011年10月21日
- 申請公布號CN103064497A
- 申請公布時間2013年04月24日
- 分類號G06F1/30(2006.01)I;G06F1/28(2006.01)I;
