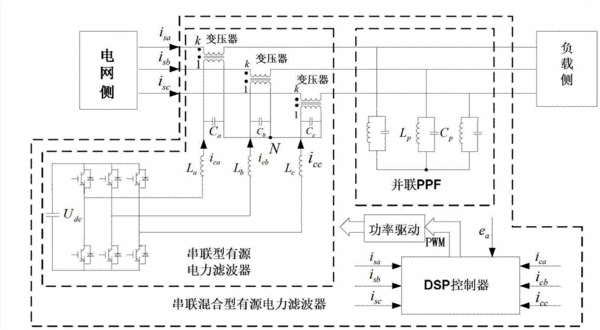

摘要：本發明公開了一種寬頻域多類型諧波綜合治理系統的控制方法，包括寬頻域多類型諧波綜合治理系統，所述寬頻域多類型諧波綜合治理系統包括串聯型有源電力濾波器、并聯無源電力濾波器，所述串聯有源電力濾波器包括逆變器、濾波電路和串聯變壓器，所述逆變器經濾波電路連接到串聯變壓器的副邊，變壓器的原邊串聯在電網線路中，所述并聯無源電力濾波器并聯接入所述串聯型有源電力濾波器負載側，本發明采用基于變壓器基波磁通補償原理的控制方法，在變壓器副邊注入一個大小為電網電流k倍而方向相反的基波補償電流，使串聯變壓器對基波阻抗為零，不影響電網正常運行，同時對諧波呈現很高阻抗，能夠提高無源電力濾波器的濾波效果，補償諧波電壓，同時很好的抑制電網諧波串、并聯諧振。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人帥智康;涂春鳴;盤宏斌;肖凡;姚鵬;楚烺;蔣玲;張楊;戴曉宗;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201210508994.9
- 申請時間2012年12月04日
- 申請公布號CN103036236A
- 申請公布時間2013年04月10日
- 分類號H02J3/01(2006.01)I;
