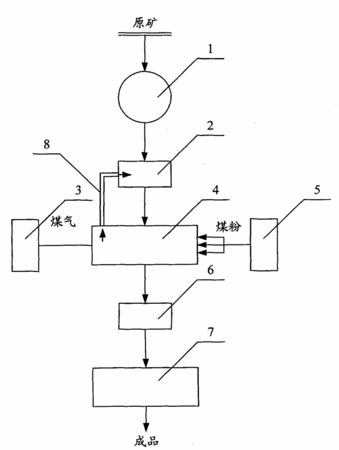

摘要：本發明公開了一種適用于鮞狀赤鐵礦礦石的磁化焙燒的方法，該方法包括物料準備、礦粉預熱、還原焙燒和排料淬取工藝過程，其特征是將礦粉干燥預熱到750℃～900℃，然后輸送到溫度為800℃～1050℃的旋流動態焙燒爐內，同時將煤氣和煤粉送入到旋流動態焙燒爐內，控制旋流動態焙燒爐內的燃燒空氣過剩系數和負壓，礦粉在旋流動態焙燒爐內停留8-15秒鐘，還原成磁鐵礦后被排出。使用該工藝方法，能使鮞狀赤鐵礦在急熱狀態下產生閃蒸裂解，為該種礦石在還原氣氛下深度還原、通體完全磁化開創了新的工藝方法。根據實施結果，通過本發明的工藝方法，鮞狀鐵礦石的鐵品位可達55％～60％，鐵回收率可達＞80％，經濟效益顯著。
- 專利類型發明專利
- 申請人遼寧東大粉體工程技術有限公司;
- 發明人張繼宇;王鳴彥;程巨;
- 地址110168 遼寧省沈陽市渾南新區天賜街5號
- 申請號CN201110247964.2
- 申請時間2011年08月26日
- 申請公布號CN102952940B
- 申請公布時間2014年08月27日
- 分類號C22B1/02(2006.01)I;
教育裝備采購網在線客服
京公網安備11010802043465號
