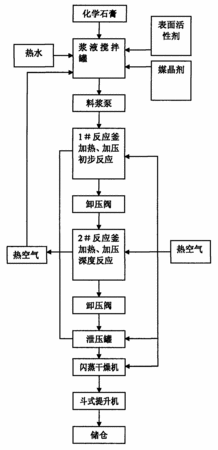

摘要：本發明涉及一種用化學石膏制取α－半水石膏的工藝方法，工藝步驟如下：將化學石膏在漿液罐中配制，濃度按重量百分比為50％－85％，同時加入媒晶劑和表面活性劑；配置好的料漿送入初反應釜進行初步反應，反應溫度為100℃－220℃，壓力為0.15MPa－1.3MPa，攪拌轉速20－100轉/分，動態停留時間范圍為5－60min；初步反應物料輸送到深度反應釜，進行深度反應，反應溫度為100℃－220℃，壓力為0.14MPa－1.29MPa，攪拌轉速20－100轉/分，動態停留時間范圍為5－60min；深度反應物料經泄壓閥送到泄壓罐，然后再送至閃蒸干燥機進行打散、破碎和干燥成粉末產品。本發明整個工藝過程減少了石膏水化時間，快速干燥，實現了連續化生產，縮短了工藝流程，提高了高強石膏粉的性能。
- 專利類型發明專利
- 申請人遼寧東大粉體工程技術有限公司;
- 發明人張繼宇;林文強;
- 地址110015遼寧省沈陽市沈河區彩塔街19號
- 申請號CN200810010302.1
- 申請時間2008年01月31日
- 申請公布號CN101259992A
- 申請公布時間2008年09月10日
- 分類號C04B11/02(2006.01);
教育裝備采購網在線客服
京公網安備11010802043465號
