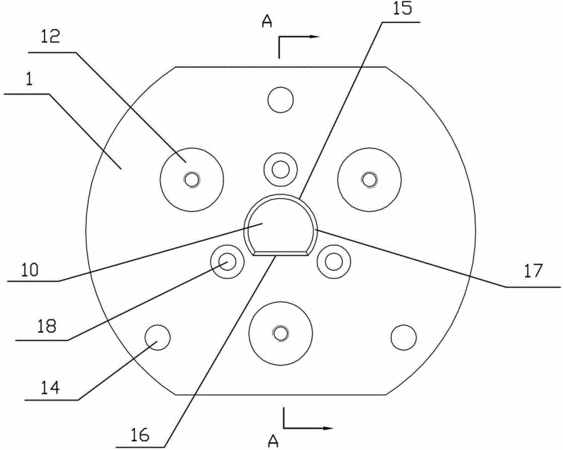

摘要:本發明涉及一種牙齒掃描儀牙模夾具定位裝置,包括基座和夾具底座。牙齒掃描儀的電機轉軸連于基座的背面,基座正面的中心設有一個定位凸臺及圍繞其設置的三個呈等邊三角形分布的磁鐵安裝孔和三個呈等腰三角形分布的鋼珠安裝孔,磁鐵安裝孔內安裝有磁鐵,鋼珠安裝孔內安裝有鋼珠。夾具底座的中心設有一個和定位凸臺匹配的定位孔,夾具底座的背面設有三個和鋼珠安裝孔匹配的鋼珠容納孔,夾具底座的正面安裝有牙模夾緊裝置。本發明通過定位凸臺引導、定位鋼珠定位及磁鐵吸合,實現夾具底座和基座的連接,夾具底座的拆裝及牙模夾緊裝置的更換非常方便,省時省力,也避免了使用螺釘連接易滑牙的缺陷,確保牙齒掃描儀能長時間正常使用,延長使用壽命。
- 專利類型發明專利
- 申請人杭州先臨三維科技股份有限公司;
- 發明人金寅德;王海炳;陳帥;陳曉軍;
- 地址311215 浙江省杭州市蕭山區建設一路66號華瑞中心A座21樓
- 申請號CN201210297145.3
- 申請時間2012年08月21日
- 申請公布號CN102871752B
- 申請公布時間2015年04月29日
- 分類號A61C13/34(2006.01)I;
