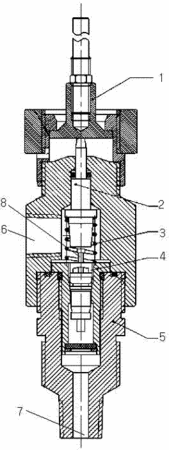

摘要:一種杠桿閥,涉及閥門技術領域,所解決的是現有閥門使用不便的技術問題。該杠桿閥,包括閥體,及滑動安裝在閥體內的閥芯;其特征在于:所述閥體的進氣口與出氣口由一頂針式氣門芯隔斷,所述氣門芯的進氣口與閥體的進氣口連通,氣門芯的出氣口與閥體的出氣口連通;所述閥芯呈柱狀,閥芯的滑動軸線與其自身中心軸線重合,閥芯的頂端伸至閥體外部,且閥芯與閥體內壁結合部氣密封,閥芯的底端正對氣門芯的頂針;所述閥體內設有一回位彈簧,該回位彈簧是一伸縮式彈簧,回位彈簧的一端抵住閥芯,另一端抵住閥體,其伸縮軸線與閥芯的軸線重合。所述閥體的頂端設有一杠桿,所述杠桿的短桿部底端抵柱閥芯頂端。本發明提供的杠桿閥,適用于氣路控制。
- 專利類型發明專利
- 申請人漢緯爾機械(上海)有限公司;
- 發明人王品;劉迎春;
- 地址201505 上海市金山區亭林鎮亭華路155號
- 申請號CN201210278376.X
- 申請時間2012年08月07日
- 申請公布號CN102777670A
- 申請公布時間2012年11月14日
- 分類號F16K31/44(2006.01)I;
