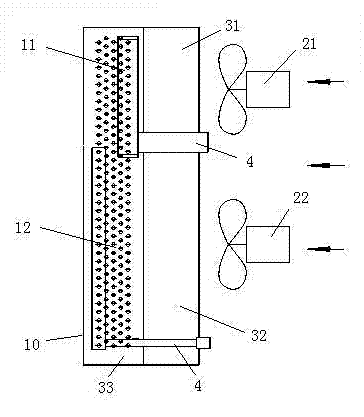

摘要:一種用于天然氣噴油螺桿壓縮機的冷卻裝置,涉及螺桿壓縮機技術領域,所解決的是冷卻壓縮機排氣及潤滑油的技術問題。該裝置包括通風腔,及分別安裝在通風腔中的冷卻罩殼、氣側冷卻器、油側冷卻器、冷卻風機,所述通風腔開設有通氣口,其特征在于:所述冷卻罩殼的內腔由隔板分隔出一個出風通道及兩個進風通道,兩個進風通道的出口經出風通道引出冷卻罩殼,氣側冷卻器及油側冷卻器分置于兩個進風通道的出口部;所述冷卻風機有兩個,該兩個冷卻風機分置于兩個進風通道的進口部,兩個冷卻風機的出風端分別正對兩個進風通道的進口。本實用新型提供的裝置,適用于天然氣噴油螺桿壓縮機。
- 專利類型實用新型
- 申請人漢緯爾機械(上海)有限公司;
- 發明人梁超;劉迎春;
- 地址201505 上海市金山區亭林鎮亭華路155號
- 申請號CN201420464674.2
- 申請時間2014年08月18日
- 申請公布號CN204025061U
- 申請公布時間2014年12月17日
- 分類號F04C29/04(2006.01)I;
