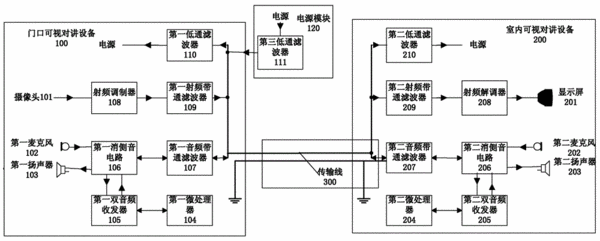

摘要:本發明涉及一種可視對講設備、系統及可視對講信號傳輸方法,其中所述可視對講設備設有:雙音頻收發器,用于將對講控制命令轉換為雙音頻信號輸出,并把收到的雙音頻信號轉換為對講控制命令;射頻調制器和/或射頻解調器,用于將采集的所述視頻信號調制為射頻范圍的射頻信號輸出,和/或將接收的射頻范圍的射頻信號解調為視頻信號播放;傳輸線,用于傳輸所述音頻信號、雙音頻信號、射頻信號的疊加信號和電源信號。本發明通過將音頻信號、控制信號、視頻信號分配在不同的頻段,并可進一步通過濾波的方法從而將原本需要多根導線才能傳輸的信號采用兩根導線來完成,改善了現有可視對講系統安裝復雜、維護困難等不足,且節約了大量材料成本。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人鄒楠;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN201110115677.6
- 申請時間2011年05月05日
- 申請公布號CN102769805B
- 申請公布時間2016年05月04日
- 分類號H04Q5/24(2006.01)I;H04N7/14(2006.01)I;
