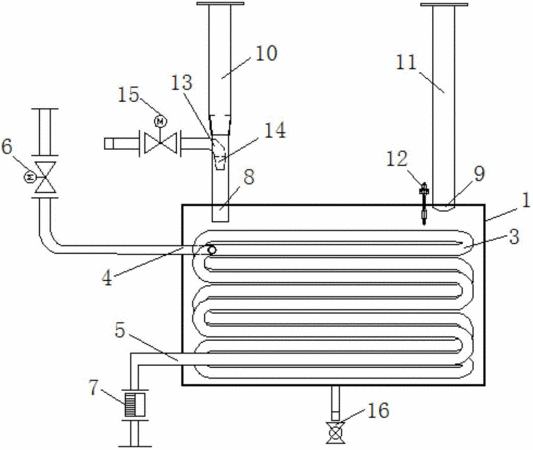

摘要：本發明公開了一種基于PID控制器的蒸汽熱水機組，包括有太陽能供水系統、恒溫水箱、PID控制器，恒溫水箱中設有蒸汽盤管，恒溫水箱上設有太陽能進水口、自來水進口、蒸汽進口、疏水口、恒溫出水口、排污口，在自來水進口和蒸汽進口分別安裝了電動調節閥二、電動調節閥一，通過恒溫出水口處的溫度傳感器在線檢測，及時將輸出信號傳輸至PID控制器，PID控制器同時控制自來水是否需要補入及蒸汽是否需要補償加熱，并根據溫度信號自動調整電動調節閥一、二的開啟度，以調節自來水的補入量或蒸汽給入量，達到恒溫出水的目的。本發明將太陽能出水溫度較高需要減溫和供水溫度不足需要加熱兩種狀態，合二為一，實現同時控制。
- 專利類型發明專利
- 申請人合肥順昌分布式能源綜合應用技術有限公司;
- 發明人張家順;
- 地址231200 安徽省合肥市肥西縣長安工業聚集區草崗路
- 申請號CN201210162290.0
- 申請時間2012年05月23日
- 申請公布號CN102705807B
- 申請公布時間2014年11月19日
- 分類號F22B35/00(2006.01)I;
