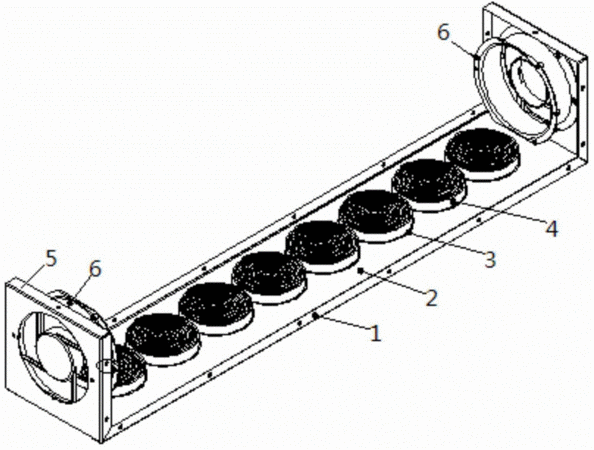

摘要:本實用新型涉及一種高頻感應全橋諧振電感裝置,包括底板,底板上表面設有一層微晶玻璃,微晶玻璃層上固定一排、均布的八個環氧板,環氧板上均設有線圈,底板的兩端均通過端板固定安裝風機,底板和端板上固定安裝有蓋板,蓋板的兩側側壁上開有進風口、兩端設有風導向板、上壁上設有安裝支架。本實用新型通過對漆包線的選擇,諧振電感的參數,諧振電感線圈的編制工藝,以及整個諧振電感裝置的結構布局等,作最優化設計及布置,達到電氣連接方式科學,材料選型及參數選取科學,干擾最小,溫升低,體積小,同時便于生產,維護。
- 專利類型實用新型
- 申請人合肥順昌分布式能源綜合應用技術有限公司;
- 發明人張家順;丁增敏;
- 地址231200 安徽省合肥市肥西縣長安工業聚集區草崗路
- 申請號CN201420297468.7
- 申請時間2014年06月05日
- 申請公布號CN203950631U
- 申請公布時間2014年11月19日
- 分類號H01F17/00(2006.01)I;H01F27/28(2006.01)I;H01F41/00(2006.01)I;H01F41/06(2006.01)I;
