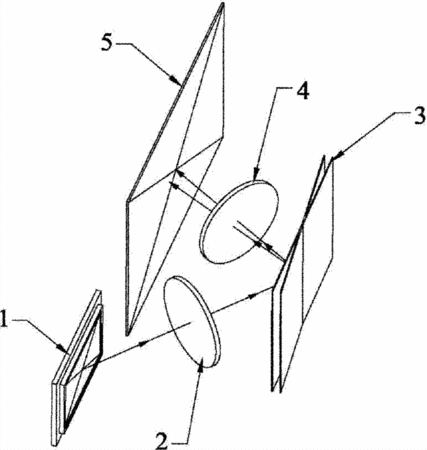

摘要：本發明適用于3D顯示領域，提供了一種裸眼自由立體顯示的投影系統，包括微顯示成像器件，用于輸出與預設視點對應的子圖像；所述微顯示成像器件的輸出光路上依次設有第一透鏡組和反射鏡，所述反射鏡的反射光路上設有第二透鏡組，所述第二透鏡組的出射光路上設有3D顯示屏；所述反射鏡轉動相應角度，并將所述子圖像通過第二透鏡組投射在3D顯示屏上；所述3D顯示屏將所述子圖像傳送至預設視點；所述微顯示成像器件分時輸出不同預設視點對應的子圖像，使所述系統按照時間順序將不同的子圖像分別傳送至觀看者的左、右眼，實現自由立體顯示。該系統可以避免傳統3D顯示系統的圖像合成與分割過程，可以直接實現高分辨率立體顯示。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人王榮;王進;
- 地址518053 廣東省深圳市南山區華僑城
- 申請號CN201010600347.1
- 申請時間2010年12月22日
- 申請公布號CN102566250B
- 申請公布時間2015年08月19日
- 分類號G03B35/18(2006.01)I;G03B21/28(2006.01)I;G02B27/22(2006.01)I;
