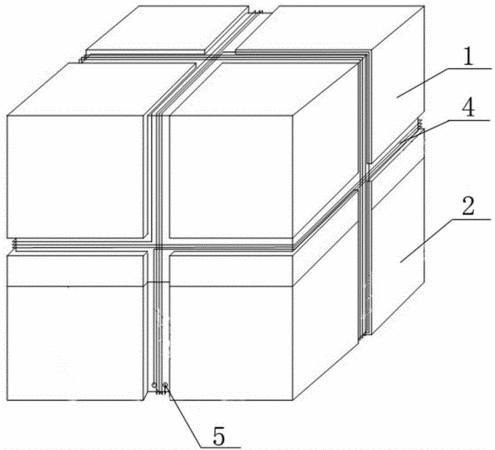

摘要：本發明涉及無線能量傳輸裝置，具體為一種低頻高壓無線能量傳輸裝置。本發明解決了現有無線能量傳輸裝置傳輸效率低、抗干擾能力差且不適用于低頻環境的問題。一種低頻高壓無線能量傳輸裝置，包括由各向同性硅鋼片金屬材料制成的方體外殼、三維接收線圈、以及電路板；方體外殼的六個面上均對稱開有十字形凹槽，線圈纏繞在十字形凹槽內形成三維接收線圈；電路板上設有整流濾波電路模塊、以及穩壓電路模塊；方體外殼上開有出線孔，第五二極管D5的兩端與負載相連。本發明所述的裝置低成本、易安裝、高可靠性、免維護，能提供持續穩定的電能且可直接應用于低頻環境中，可廣泛適用于電力監測系統以及周邊低頻高壓磁場的供電系統領域。
- 專利類型發明專利
- 申請人北京四海華辰科技有限公司;
- 發明人李立明;
- 地址102600 北京市大興區生物醫藥產業基地天華大街四海華辰
- 申請號CN201110450275.1
- 申請時間2011年12月29日
- 申請公布號CN102522833B
- 申請公布時間2014年09月17日
- 分類號H02J17/00(2006.01)I;
