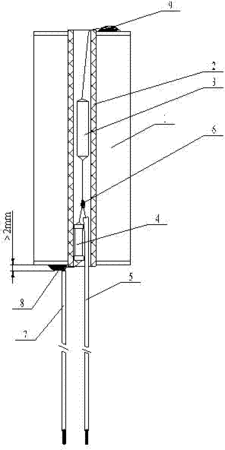

摘要：本發明涉及一種電容器芯組，其包括電容器芯子、芯棒、溫度保險絲、放電電阻、長引出線以及短引出線，其中，芯棒收容在電容器芯子內，溫度保險絲與放電電阻電性連接并收容在芯棒的通孔內，溫度保險絲的一端、放電電阻的一端、長引出線通過連接焊點呈星形連接，電容器芯子的相對兩端分別設置端面焊點一和端面焊點二，溫度保險絲的另一端焊接在端面焊點二上，放電電阻的另一端焊接在端面焊點一上，短引出線從端面焊點一處引出，長引出線從連接焊點處引出。所述電容器芯組，通過將三種元器件巧妙組合，能使焊點個數減少至最少，節省材料，減小電容器芯組的體積，特別適用于體積要求嚴苛的燈具電容器應用。本發明還涉及所述電容器芯組的安裝方法。
- 專利類型發明專利
- 申請人安徽賽福電子有限公司;
- 發明人周峰;
- 地址244000 安徽省銅陵市西湖經濟開發區
- 申請號CN201110386309.5
- 申請時間2011年11月29日
- 申請公布號CN102496463B
- 申請公布時間2013年05月29日
- 分類號H01G4/40(2006.01)I;H01G4/008(2006.01)I;H01G4/14(2006.01)I;
