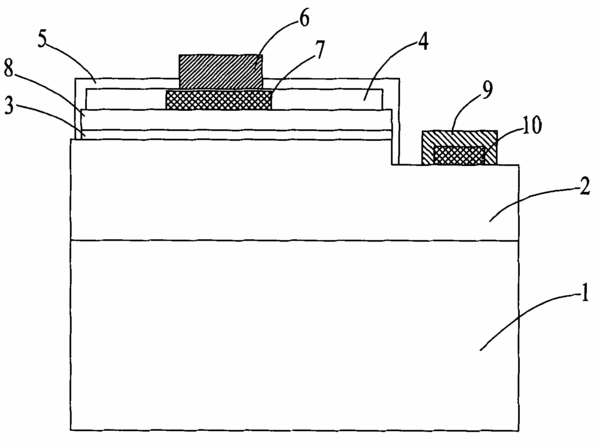

摘要：本發明涉及一種提高出光效率的LED芯片，所述提高出光效率的LED芯片，包括襯底，所述襯底上設有N型氮化鎵層，所述N型氮化鎵層上設有量子阱、P型氮化鎵層及透明導電層，所述N型氮化鎵層上設有N打線電極，所述N打線電極與N型氮化鎵層電連接；所述透明導電層上設有P打線電極，所述P打線電極通過透明導電層與P型氮化鎵層電連接；所述N打線電極下設有N電極反射電極層，所述N電極反射電極層與N型氮化鎵層相接觸；所述P打線電極下方設有P電極反射電極層，所述P電極反射電極層位于透明導電層下，P電極反射電極層通過透明導電層與P打線電極相隔離。本發明結構簡單緊湊，提高出光效率，降低成本，操作方便，穩定可靠。
- 專利類型發明專利
- 申請人江蘇新廣聯科技股份有限公司;
- 發明人柯志杰;鄧群雄;黃慧詩;郭文平;
- 地址214111 江蘇省無錫市錫山經濟開發區團結北路18號
- 申請號CN201110382497.4
- 申請時間2011年11月28日
- 申請公布號CN102394267A
- 申請公布時間2012年03月28日
- 分類號H01L33/62(2010.01)I;
