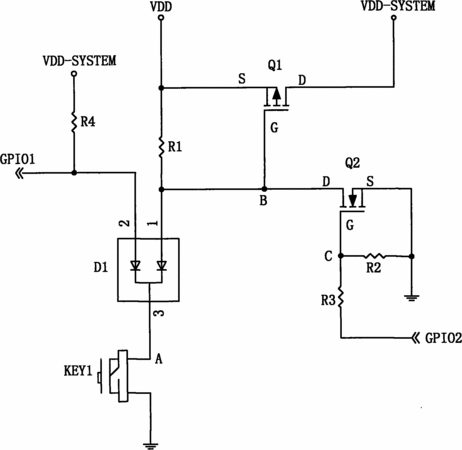

摘要：本發明公開了一種軟開關機電路，包括：P溝道MOSFET，其源極與外部供電電源連接，柵極通過第一電阻與外部供電電源連接，漏極與系統電源連接；N溝道MOSFET，其源極接地，柵極通過第二電阻接地，漏極與P溝道MOSFET的柵極連接；隔離部件，其第一極與P溝道MOSFET的柵極連接，第二極通過第四電阻與系統電源連接，第三極通過電源鍵接地；輸入I/O口，與隔離部件的第二極連接；輸出I/O口，通過第三電阻與N溝道MOSFET的柵極連接，本發明開/關機控制流程為：檢測輸入I/O口是否為低電平，若為高則程序結束，若為低則將輸出I/O口置為高電平或低電平。借此，本發明保證系統關機后徹底切斷電源，無待機電流。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人白延召;
- 地址518031 廣東省深圳市南山區華僑城
- 申請號CN201010142429.6
- 申請時間2010年04月01日
- 申請公布號CN102213993A
- 申請公布時間2011年10月12日
- 分類號G06F1/32(2006.01)I;H02H3/027(2006.01)I;
