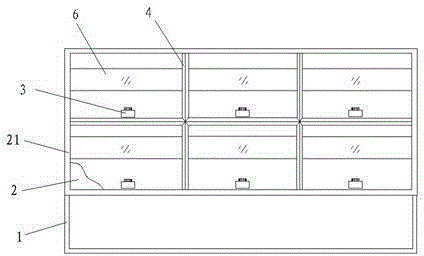

摘要:本發明公開一種超大屏幕無物理縫隙顯示屏,包括框架、背投影幕、投影機,背投影幕固定在框架的前面,背投影幕后面緊貼設置有多個相鄰方格狀光路校正框,各方格狀光路校正框相鄰部分任一處的橫截面前端為箭頭形,箭頭形的尖端部分緊貼背投影幕,每個光路校正框的后部設置一臺投影機,每臺投影機投影圖像的面積和每個光路校正框內邊緣的面積相同,多臺投影機通過連接線和一臺圖像控制器相連接;每臺投影機可設置于每個光路校正框底端面相平行的平面上,每個光路校正框后部的框架上還設置一面反射鏡,投影機投出的光線通過反射鏡反射到每個光路校正框內邊緣之間的背投影幕上;本發明可靠性好,圖像顯示效果好,制造成本低。
- 專利類型發明專利
- 申請人筆特爾(廈門)電子科技有限公司;
- 發明人吳澤亮;
- 地址361011 福建省廈門市火炬高新區(翔安)翔岳路7號
- 申請號CN201110136019.5
- 申請時間2011年05月25日
- 申請公布號CN102209222A
- 申請公布時間2011年10月05日
- 分類號H04N5/74(2006.01)I;G03B21/28(2006.01)I;G03B21/16(2006.01)I;
