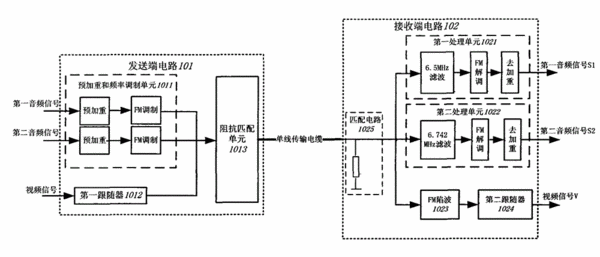

摘要：本發明涉及一種實現音視頻信號單線傳輸的電路，包括發送端電路和接收端電路；發送端電路包括：預加重和頻率調制單元、跟隨器、與預加重和頻率調制單元和第一跟隨器通信連接的阻抗匹配單元；阻抗匹配單元用于對預加重和頻率調制單元和第一跟隨器的輸出信號進行阻抗匹配處理，并將處理結果送入單線傳輸電纜進行傳輸；接收端電路包括第一處理單元、第二處理單元、陷波和跟隨處理單元，用于將單線傳輸電纜傳來的信號分別送入第一處理單元、第二處理單元進行濾波、解調、去加重處理，并將單線傳輸電纜傳來的信號送入陷波器和第二跟隨器進行陷波和跟隨處理。本發明的技術方案操作簡單，避免了連接電纜過多、影響美觀、占用空間的問題。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人張敬東;
- 地址518053 廣東省深圳市南山區華僑城康佳集團
- 申請號CN200910189301.2
- 申請時間2009年12月23日
- 申請公布號CN102111602B
- 申請公布時間2014年09月24日
- 分類號H04N7/10(2006.01)I;H04N7/045(2006.01)I;
